Bedieningspaneel met power unit 8 knops 12/24V

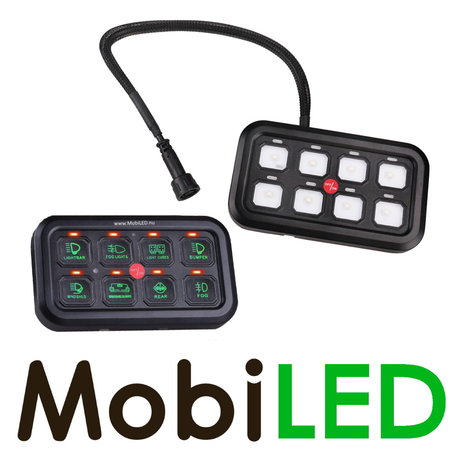

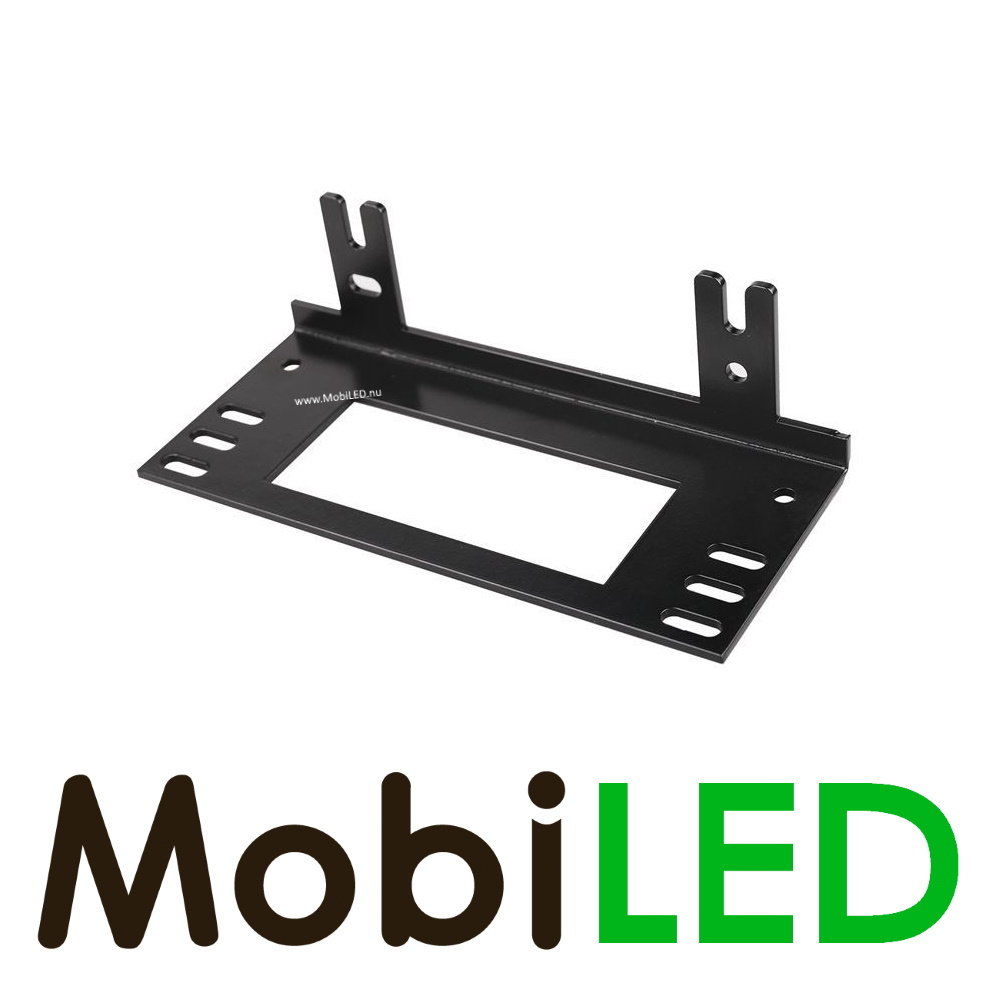

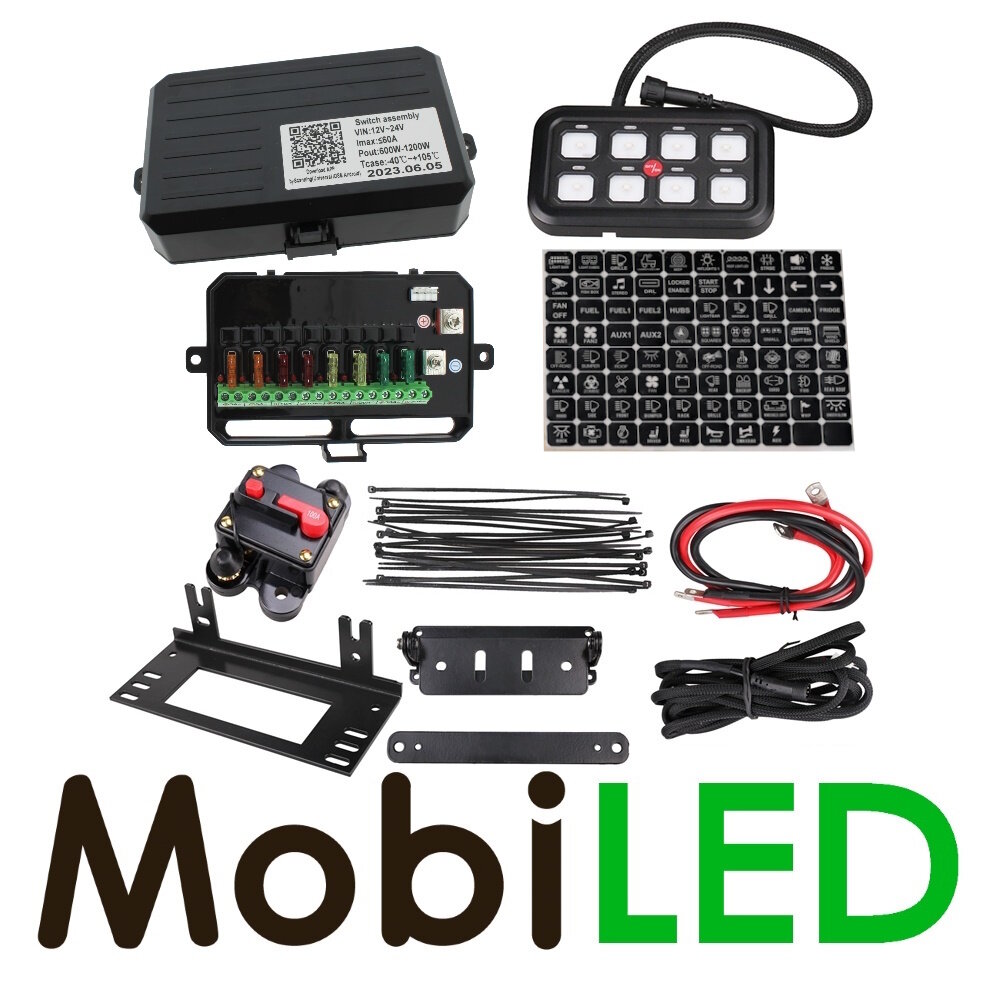

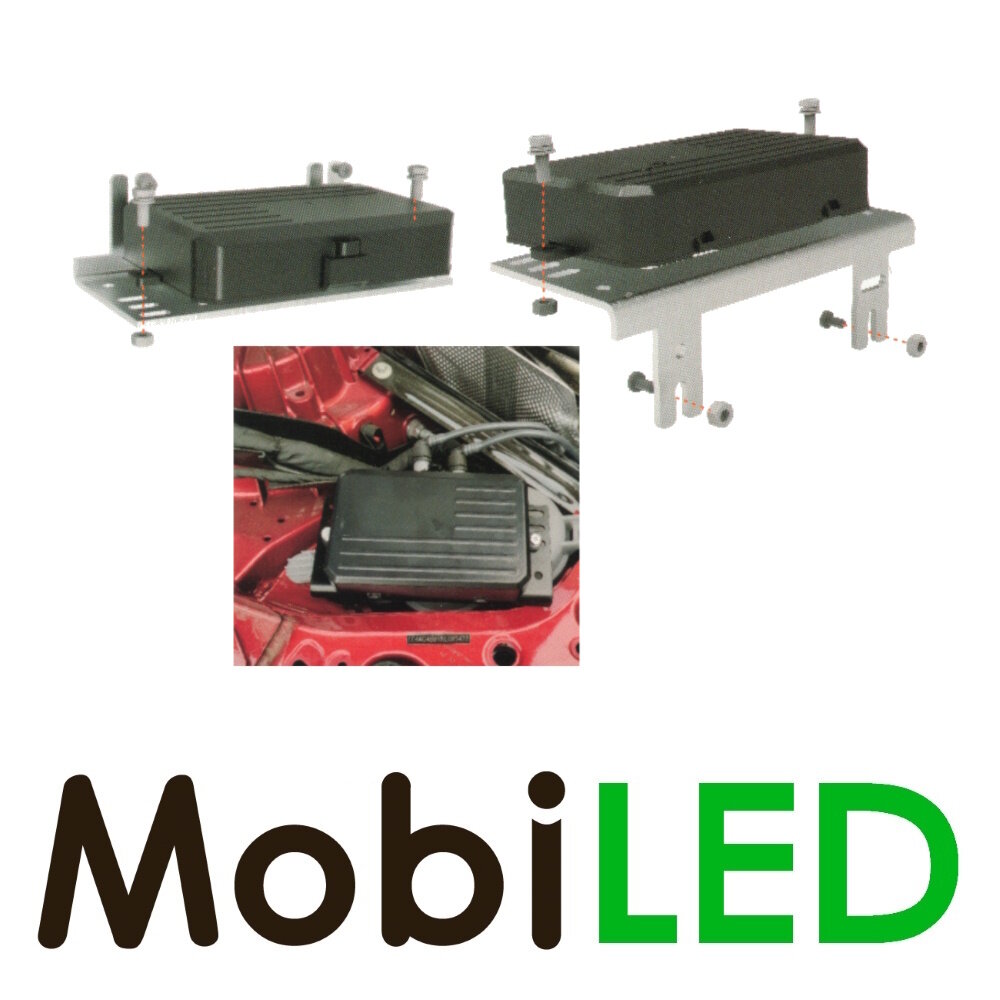

Een complete set met bedieningspaneel en power unit voor het aansluiten van o.a. verlichting. Het paneel heeft 8 knoppen, elke knop kan ingesteld worden op 3 functies, aan/uit-schakelaar, pulse-schakelaar of strobe schakelaar. De knoppen zijn groen verlicht en de intensiteit is in stappen aanpasbaar via een signaaldraad. Voor de knoppen worden stickers meegeleverd, 45 met diverse symbolen en 5 zonder symbolen. Het paneel kan gemonteerd worden met de meegeleverde beugel / montageplaat.

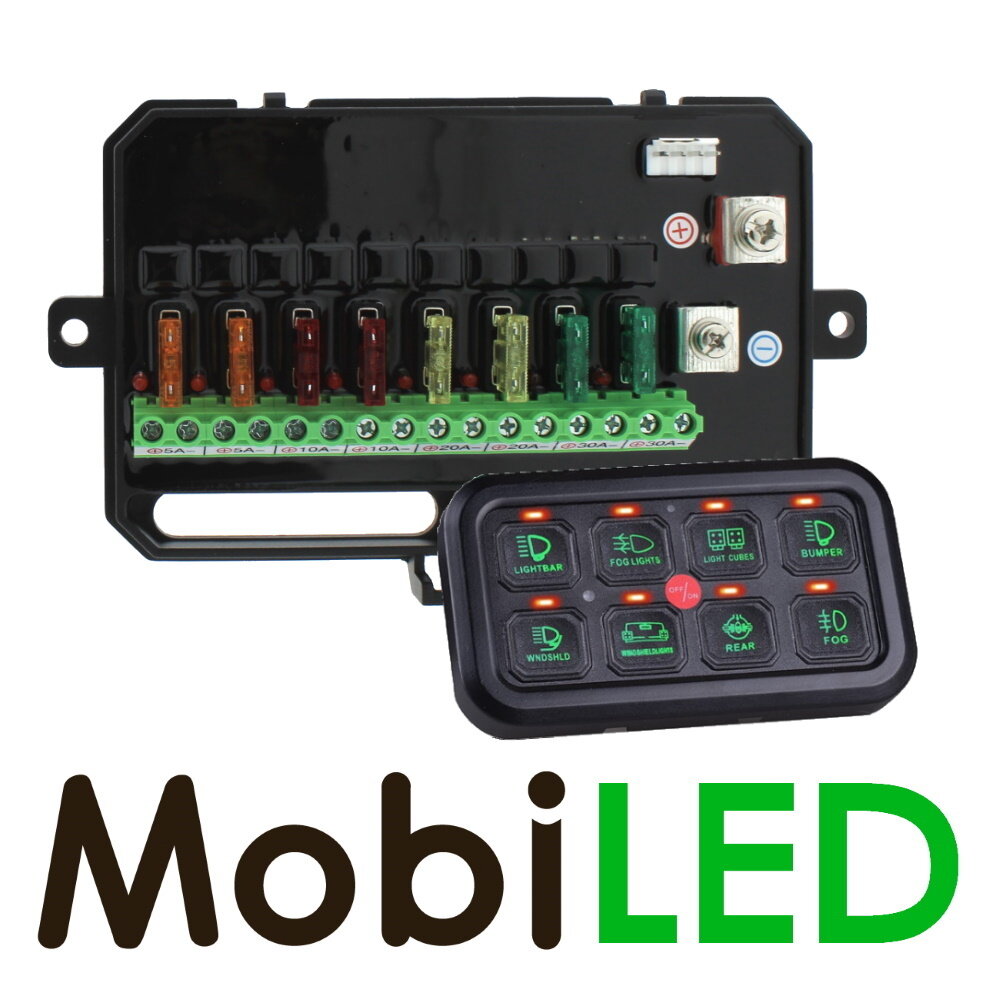

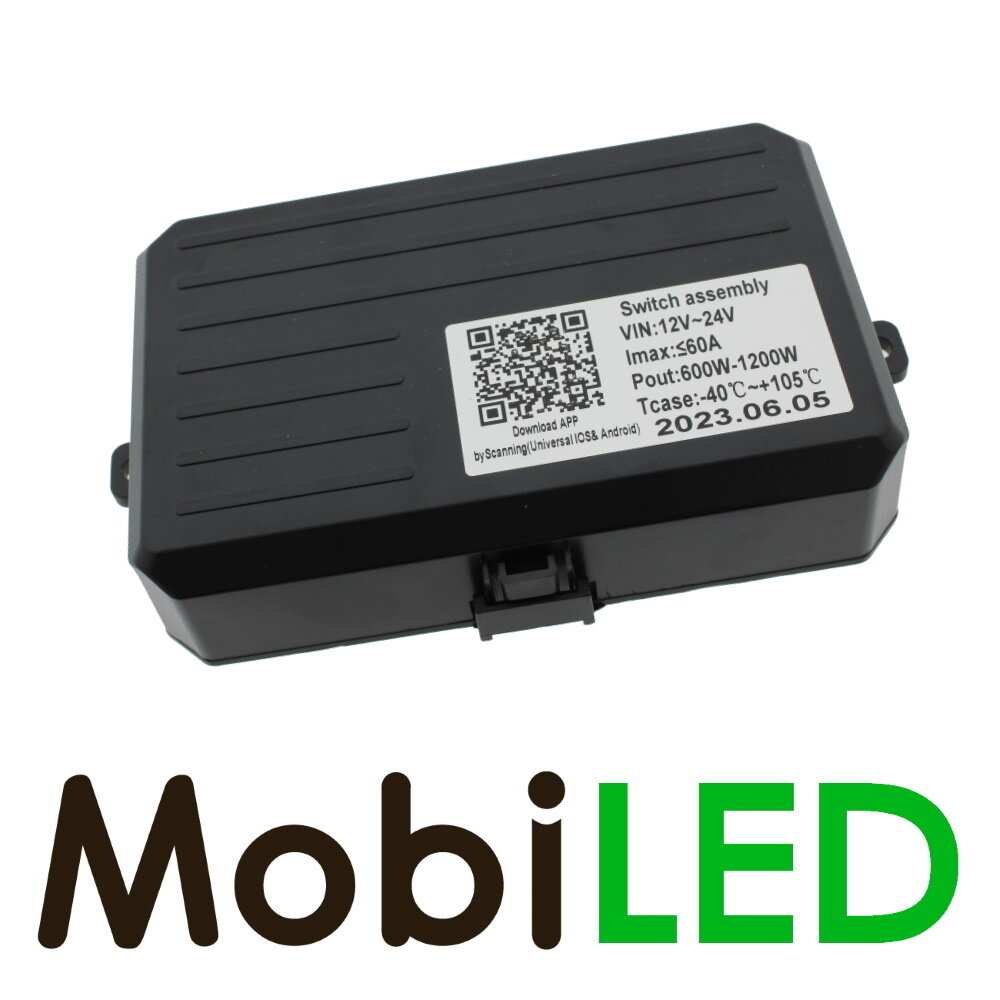

De set is voorzien van met een power unit met relais en zekeringen voor alle 8 de aansluitingen, standaard wordt deze geleverd met 2x 5A, 2x 10A, 2x 20A en 2x 30A zekering. Er worden ook enkele reserve zekeringen meegeleverd. De maximale ingangsstroom is 60A, hiervoor wordt een automaat meegeleverd. Maximale uitgangsstroom is 600W op 12V en 1200W op 24V. Een 2,5 meter lange kabel verbindt het paneel met de power unit.

Klik hier voor een korte video over het aansluiten van de power unit en het dimmen van het bedieningspaneel.

Specificaties:

• Ingangsspanning: 12 of 24 V DC
• Maximaal uitgangsvermogen: 600 W bij 12 V, 1200 W bij 24 V
• Maximale ingangsstroom: 60 A
• Grootte schakelpaneel: 115 X 66 x 9 mm
• Afmetingen schakelkast: 163 X 107 x 35 mm
• Materiaal: hoogwaardig ABS en aluminium
• Dimbare achtergrond verlichting
• Bedrijfstemperatuur: -40°C ~ +105°C
• DIY-labels: 50 stuks herbruikbare labels
• Overspanningsbeveiliging, overstroombeveiliging
• Bescherming tegen omgekeerde polariteit en thermische beveiliging
